可以约人的二维码_同城约大包免费上门

硬质合金是钨钢吗？

长期以来，有很多行业人士都认为硬质合金就是钨钢，今天我们就来说一说硬质合金和钨钢到底有什么区别。

01硬质合金

硬质合金是由难熔金属的硬质化合物和粘结金属通过粉末冶金工艺制成，是一种硬度极高的合金材料。碳化钨(WC)是硬质合金的主要成份，占总成份70%~97%;粘结金属用来在合金中起粘结作用，含量通常为3%~30%，在烧结的过程中，它能把碳化钨粉末包围并紧紧地粘结在一起，冷却后就成了硬质合金。

因此，常用硬质合金按成分和性能特点分为三类:钨钴类、钨钛钴类和钨钛钽(铌)类。生产中应用最广泛的是钨钴类和钨钛钴类硬质合金。

1)钨钴类硬质合金

主要成分是碳化钨(WC)和钴，牌号用代号YG(“硬”、“钴”两字汉语拼音字首)，后加钴含量的百分数值表示。如YG6表示钴含量为6%的钨钴类硬质合金，碳化钨含量为94%。

2)钨钛钴类硬质合金

主要成分是碳化钨(WC)、碳化钛(TiC)及钴，牌号用代号YT(“硬”、“钛”两字汉语拼音字首)，后加碳化钛含量的百分数值表示。如YT15表示碳化钛含量15%的钨钛钴类硬质合金

3)钨钛钽(铌)类硬质合金

这类硬质合金又称通用硬质合金或万能硬质合金主要成分是碳化钨(WC)、碳化钛(TiC)、碳化钽。(TaC)或碳化铌(NbC)和钴组成。牌号用代号YW(“硬”、“万”两字汉语拼音字首)后加序数表示。

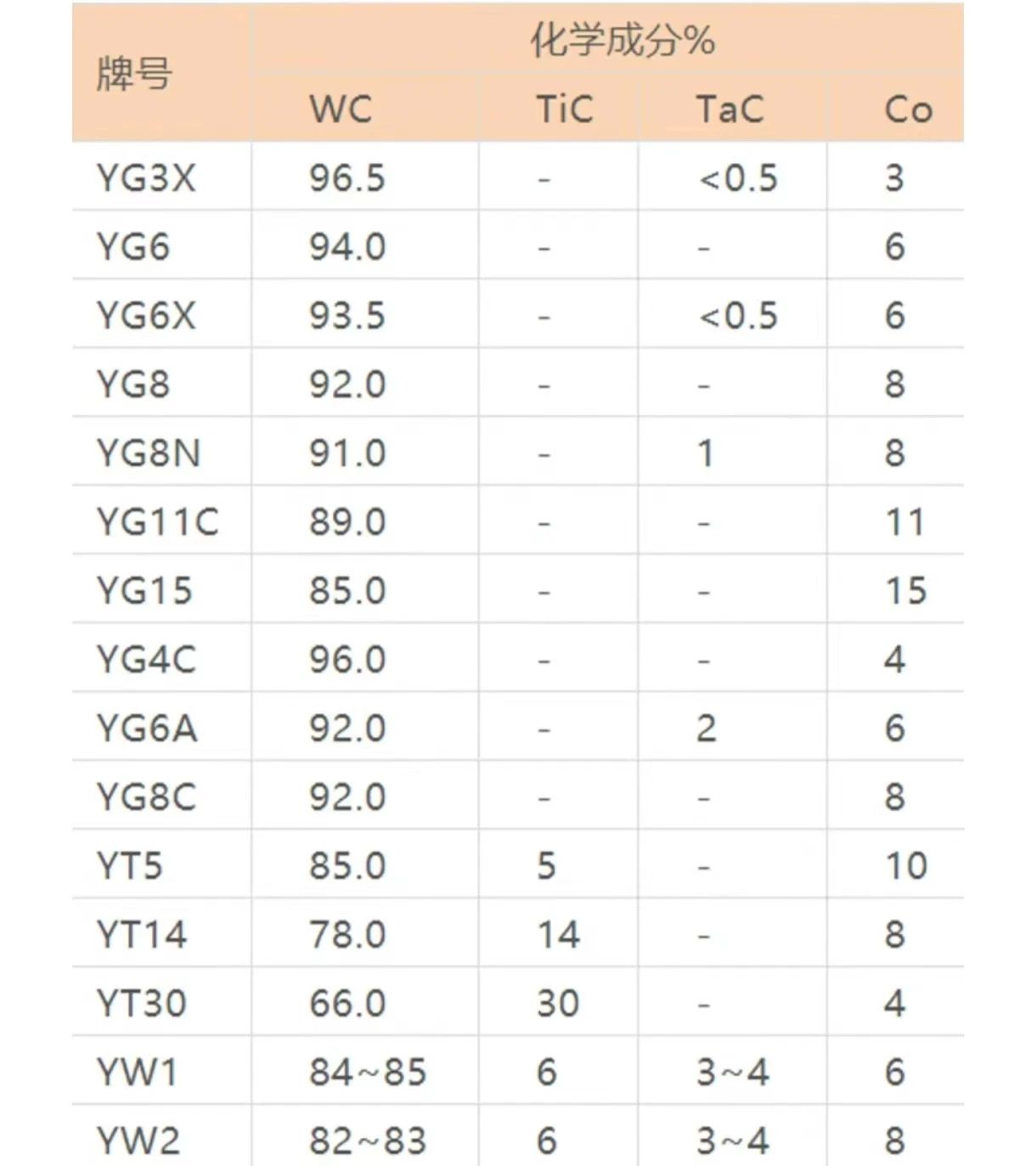

常用硬质合金的牌号及化学成分:

微信图片_20240716145331

注:牌号后“X”表示细颗粒合金，“C”表示粗颗粒合金，无字为一般颗粒合金。

02钨钢与硬质合金的区别

一般来说，钨钢是用炼钢工艺在钢水“中加入钨原料熔炼而成的，又叫高速钢或工具钢，其钨含量一般在15%~25%。除用熔炼方法生产高速钢外，协有粉末冶金高速钢，避免了熔炼法生产所造成的碳化物偏析而引起的机械性能降低和热处理变形。

而硬质合金是用粉末冶金工艺以碳化钨为主体与钴或其它粘结金属一起烧结而成的，其钨含量一般在80%以上。

简单来说，所有硬度超过HRC65的合金都可以叫硬质合金，因此钨钢属于硬质合金;但严格地来说，硬质合金不一定是钨钢。

点击次数：0 更新时间：2024-07-16 14:54:28【打印此页】

100块钱3小时上门二维码_微信600三小时全套人到付款_附近300元3小时
