机械用钢之高速钢的性能分析-德州凯狮商贸有限公司

德州凯狮商贸有限公司
地址：德州开发区大学东路
市场部经理陈菲：18653466025
E-mail：info@estech.com.cn
网站：www.59ub.cn
邮编：253000

机械用钢之高速钢的性能分析

高速钢(俗称风钢）：制造高速切削刃具用钢。

1、性能特点:

高热硬性(600℃)、高淬透性

2、成分特点：

① 高碳: 0.70~1.5%C

② 合金元素作用

③ 提高淬透性: Cr

④ 提高热硬性、耐磨性: W、Mo、V

3、加工与热处理：

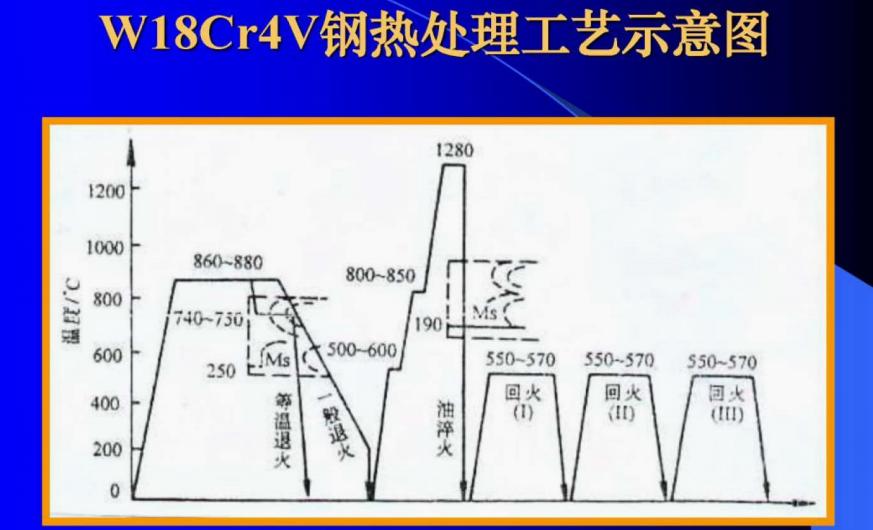

加工工艺路线:下料→锻造→退火→机加工→淬火→回火→磨削

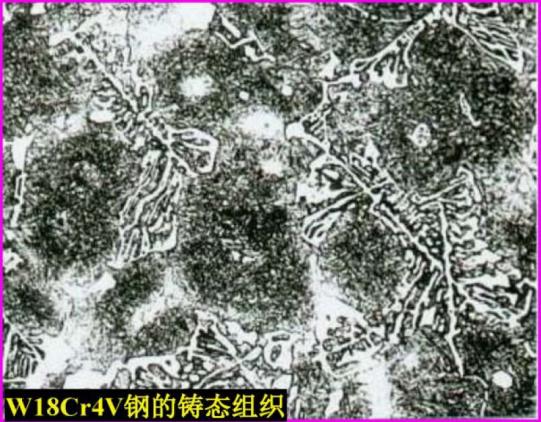

高速钢是莱氏体钢，其铸态组织为亚共晶组织，由鱼骨状莱氏体与树枝状M+T组成，脆性大且无法热处理改善。

（1）锻造目的:打碎粗大的鱼骨状碳化物，使其均匀分布于基体中。

（2）退火目的:降低硬度，便于切加工;为淬火作组织准备。

退火后组织:S+颗粒状碳化物

（3）淬火目的:获得高合金元素含量的马氏体。因此淬火温度高(>1200℃)。

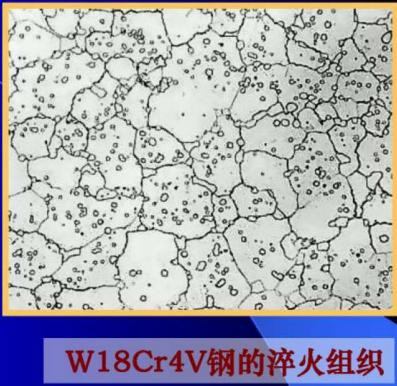

淬火后组织: M+未溶碳化物（~10%)+A' (~20%)

(4)回火目的:

为减少A’。消除内应力、稳定组织。常用560℃三次回火

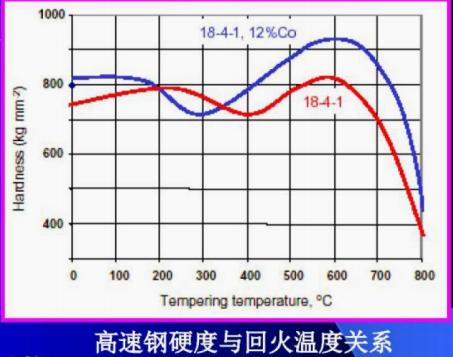

回火时的组织变化:

①析出W、Mo、 V的碳化物，产生二次硬化。

②碳及合金元素含量下降，Ms点上升，回火冷却A'转变为M。

每次回火加热都使前一次的淬火马氏体回火。

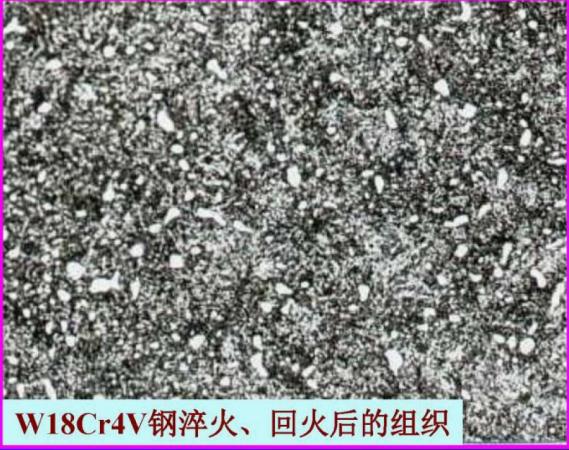

4、使用状态下组织

T回+颗粒状碳化物+A’(少量)

点击次数：0 更新时间：2022-09-15 10:50:19【打印此页】

100块钱3小时上门二维码_微信600三小时全套人到付款_附近300元3小时
