行业资讯>>
新闻中心>>
联系我们>>
地址：德州开发区大学东路
市场部经理 陈菲：18653466025
E-mail：info@estech.com.cn
网站：www.59ub.cn
邮编：253000
当前位置：首页 > >新闻资讯 >行业资讯 行业资讯

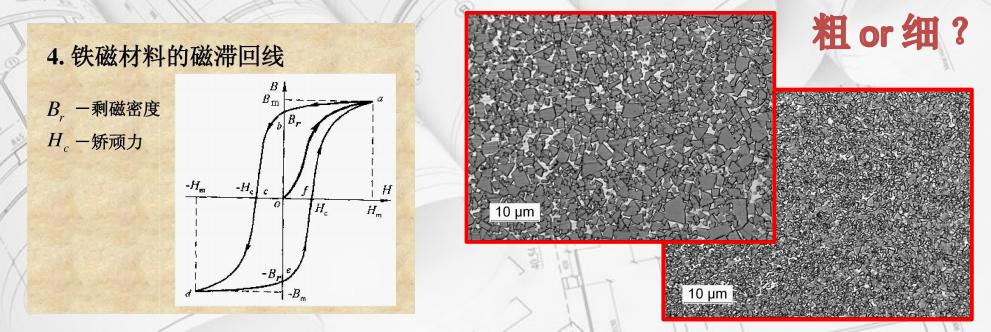

◎矫顽磁力: 间接反映合金内部硬质相晶粒大小。
矫顽磁力（ISO3326）是硬质合金中的粘结相磁化和去磁后在一个磁滞回线中的剩磁。由于在碳化钨相
平均晶粒尺寸和矫顽磁力之间有一个直接的关系，因此它在工业上是一种重 要的无损试验方法。碳化钨相越细，矫顽磁力值越高。
◎钴磁: 间接反映合金碳量控制。
磁饱和--钴是磁性的,碳化钨晶体、立方碳化 钨晶体（TiC，TaC，NbC，VC等）是非磁性的。因此如果一个牌号中的钴的磁 饱和值被测定，然后与含纯钴的试样的对应值相比较，钴粘结相的合金化水平就可获得。这个试验被用于确定对最佳碳含量的任何偏差，低的磁饱和和值表明碳含量/或碳化物相的存在，高的磁饱和值表明游离碳或石墨相的存在。

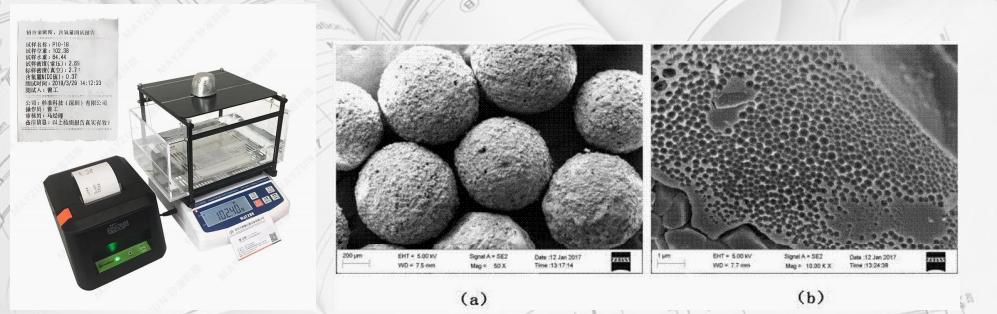

◎密度:合金的化学成分及内部残余孔隙。
密度（ISO3369）是材料的质量与体积的比率，通常使用排水法进行测定。密度在硬质合金工业中通常用于确定一个牌号成分的准确性。与通常的理解不同的是，现代硬质合金的孔隙度水平不能用测量密度的方法来确定。碳化钨（WC）的密度是15.7g/cm3，钴 （Co）的密度是8.9g/cm3。因此对于WC-Co牌号来说，随钴含量的增加，密度减小。

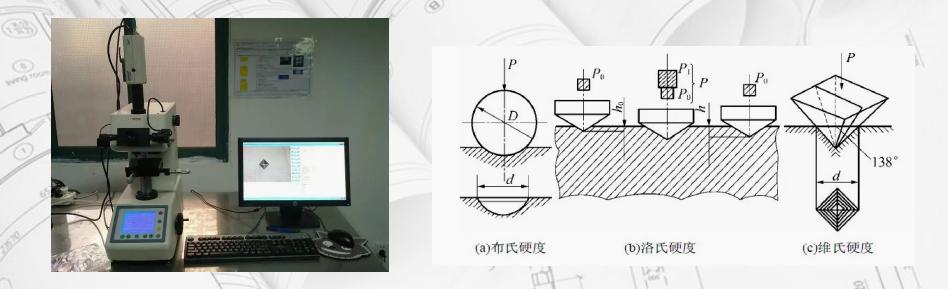

◎硬度: 反映合金晶粒度大小及材料的耐磨程度。
硬度（ISO 3738 及ISO 3878）材料抵抗局部塑形变形的能力。硬质合金常用硬度测定方法为洛氏硬度或维氏硬度测量法，单位分别为HRA和HV。维氏硬度测量方法使用一个标准的有方形基座的金字塔金刚石在一定的负荷条件下穿透试样表面。测量压痕的对角线即可得到硬度值，硬质合金常用的预载压力为3公斤（HV30）。需注意由于二者测量方法不相同，两种硬度值的转换应根据测量材料的参照表进行换算。

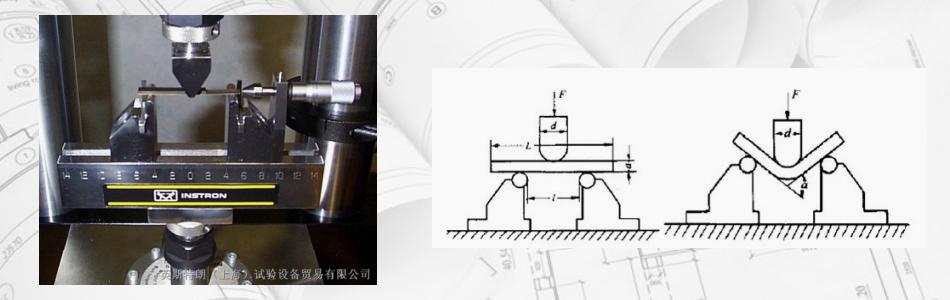

◎抗弯强度：整体体现材料综合性能，组织结构与品质的关系。
抗弯强度 （ISO 3327）是指材料抵抗弯曲不断裂的能力。其值为在一个标准的三点弯曲 试验中在材料的破断点测得的应力。TRS使用几个测量值的平均值作为测量值。随试样几何形状，表面状态及实验设备的不同，此值可以变化很大。特别要指出的是，此结果对表面光洁度，表面残留应力，表面腐蚀及材料内部的缺陷很敏感。必须注意，不能只用TRS值作为牌号选择的标准。
本文链接：http://www.59ub.cn/index.php?c=show&id=1324- 2023-03-27几何结构对切削质量影响-- 后...
- 2023-02-23几何结构对切削质量影响-- 前...
- 2023-02-21几何结构对切削质量影响-- 前...
- 2023-02-07二次硬化超高强度钢
- 2023-01-14灰口铸铁
- 2023-01-09铸铁的石墨化
